Сверла спиральные ступенчатые для отверстий под метрическую резьбу ГОСТ 28320-2017

А Б В Г Д Е Ё Ж З И К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я
В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Сверла спиральные ступенчатые для отверстий под метрическую резьбу ГОСТ 28320-2017:
Сверла спиральные ступенчатые для отверстий под метрическую резьбу ГОСТ 28320-2017
Сверла типа 1 — с цилиндрическим хвостовиком
*г 1 ‘з Резьба
Л8 М *2 Номинальный диаметр d Шаг Р
2.5 3.4 70 39 8.8 М3 0.50
3.3 4.5 80 47 11.4 М4 0.70
4.2 5.5 93 57 13.6 М5 0.80
5.0 6.6 101 63 16.5 Мб 1.00
6.8 9.0 125 81 21.0 М8 1.25
6.5 11.0 142 94 25.5 М10 1.50
10.2 13.5 160 108 30.0 М12 1.75
12.0 15.5 178 120 34.5 М14 2.00

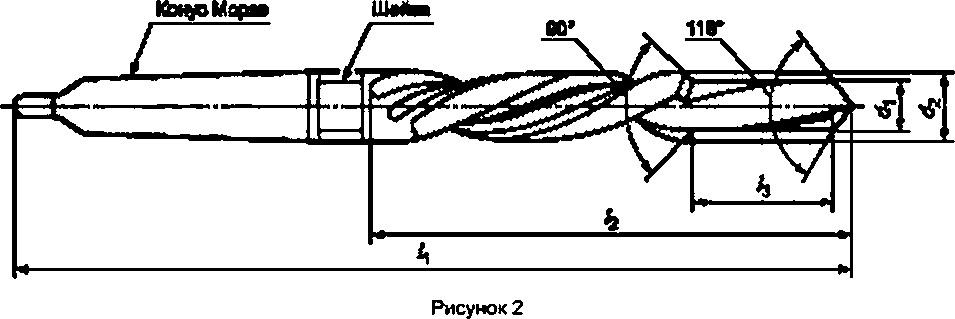

Сверла типа 1 — с цилиндрическим хвостовиком
d1 d2 l1 l2 l3 Конус

Морзе

 Резьба
Номинальный диаметр d Шаг Р
6.8 9.0 162 81 21.0 1 М8 1.25
8.5 11.0 175 94 25.5 М10 1.50
10.2 13.5 189 108 30.0 М12 1.75
12.0 15.5 218 120 34.5 М14 2.00
14.0 17.5 228 130 38.5 2 М16
15.5 20.0 238 140 43.5 М18
17.5 22.0 248 150 47.5 М20 2.50
19.5 24.0 281 160 51.5 М22
21.0 26.0 286 165 56.5 3 М24 3.00
24.0 30.0 296 175 62.5 М27
26.5 33.0 334 165 70.0 4 МЗО 3.50
