Развертки машинные насадные со вставными ножами, оснащенными твердосплавными пластинами, для обработки деталей из нержавеющих и жаропрочных сталей и сплавов ГОСТ 21527-76
| А | Б | В | Г | Д | Е | Ё | Ж | З | И | К | Л | М | Н | О | П | Р | С | Т | У | Ф | Х | Ц | Ч | Ш | Щ | Э | Ю | Я |
| Развертки машинные насадные со вставными ножами, оснащенными твердосплавными пластинами, для обработки деталей из нержавеющих и жаропрочных сталей и сплавов ГОСТ 21527-76 | ||||||||||
 |
||||||||||
| Конструкция и размеры разверток | ||||||||||
|
Обозначение разверток |
|
|
|
|
Число ножей |
Поз.1 |
Поз.2 |
Поз.3 |
||
|
1 |
2 |
3 |
Обозначения |
|||||||
|
2364-2351 |
50 |
— |
— |
22 |
58 |
5° |
6 |
2364-2351/001 |
2364-2351/002 |
2364-2351/003 |
|
2364-2352 |
15° |
|||||||||
|
2364-2353 |
45° |
|||||||||
|
2364-2354 |
— |
52 |
— |
5° |
2364-2354/001 |
|||||
|
2364-2355 |
15° |
|||||||||
|
2364-2356 |
45° |
|||||||||
|
2364-2357 |
— |
55 |
— |
5° |
2364-2357/001 |
2364-2357/002 |
2364-2357/003 |
|||
|
2364-2358 |
15° |
|||||||||
|
2364-2359 |
45° |
|||||||||
|
2364-2361 |
56 |
— |
— |
5° |
2364-2361/001 |
|||||
|
2364-2362 |
15° |
|||||||||
|
2364-2363 |
45° |
|||||||||
|
2364-2364 |
— |
— |
58 |
27 |
63 |
5° |
2364-2364/001 |
|||
|
2364-2365 |
15° |
|||||||||
|
2364-2366 |
45° |
|||||||||
|
2364-2367 |
— |
60 |
— |
5° |
2364-2367/001 |
|||||
|
2364-2368 |
15° |
|||||||||
|
2364-2369 |
45° |
|||||||||
|
2364-2371 |
— |
— |
62 |
5° |
2364-2371/001 |
|||||
|
2364-2372 |
15° |
|||||||||
|
2364-2373 |
45° |
|||||||||
|
2364-2374 |
63 |
— |
— |
5° |
2364-2374/001 |
|||||
|
2364-2375 |
15° |
|||||||||
|
2364-2376 |
45° |
|||||||||
|
2364-2377 |
— |
67 |
— |
5° |
8 |
2364-2377/001 |
||||
|
2364-2378 |
15° |
|||||||||
|
2364-2379 |
45° |
|||||||||
|
2364-2381 |
— |
70 |
— |
5° |
2364-2381/001 |
|||||
|
2364-2382 |
15° |
|||||||||
|
2364-2383 |
45° |
|||||||||
|
2364-2384 |
71 |
— |
— |
5° |
2364-2384/001 |
|||||
|
2364-2385 |
15° |
|||||||||
|
2364-2386 |
45° |
|||||||||
|
2364-2387 |
— |
— |
72 |
32 |
68 |
5° |
2364-2387/001 |
|||
|
2364-2388 |
15° |
|||||||||
|
2364-2389 |
45° |
|||||||||
|
2364-2391 |
— |
75 |
— |
5° |
2364-2391/001 |
|||||
|
2364-2392 |
15° |
|||||||||
|
2364-2393 |
45° |
|||||||||
|
2364-2394 |
80 |
— |
— |
5° |
2364-2394/001 |
|||||
|
2364-2395 |
15° |
|||||||||
|
2364-2396 |
45° |
|||||||||

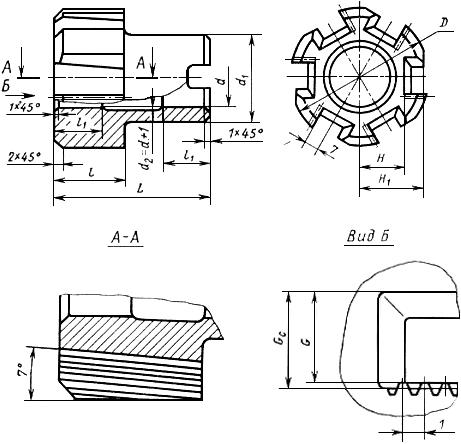

| Конструкция и размеры корпусов разверток | |||||||||||
 |
|||||||||||
|
Обозначение корпусов |
|
|
|
|
|
|
|
|
|
|
Число пазов |
|
2364-2351/001 |
48 |
22 |
34 |
55 |
26 |
16 |
15,9 |
21,3 |
12,52 |
12,7 |
6 |
|
2364-2354/001 |
50 |
16,9 |
22,3 |
||||||||
|
2364-2357/001 |
53 |
32 |
17,0 |
22,8 |
|||||||
|
2364-2361/001 |
54 |
17,5 |
23,3 |
||||||||
|
2364-2364/001 |
56 |
27 |
38 |
60 |
18,5 |
24,3 |
|||||
|
2364-2367/001 |
58 |
40 |
19,5 |
25,3 |
|||||||
|
2364-2371/001 |
60 |
20,5 |
26,3 |
||||||||
|
2364-2374/001 |
61 |
21,0 |
26,8 |
||||||||
|
2364-2377/001 |
65 |
45 |
23,0 |
28,8 |
8 |
||||||
|
2364-2381/001 |
68 |
24,5 |
30,3 |
||||||||
|
2364-2384/001 |
69 |
25,0 |
30,8 |
||||||||
|
2364-2387/001 |
70 |
32 |
48 |
65 |
18 |
25,5 |
31,3 |
||||
|
2364-2391/001 |
72 |
27,0 |
32,8 |
||||||||
|
2364-2394/001 |
77 |
29,5 |
35,3 |
||||||||
| Конструкция и размеры ножей | |||||
 |
|||||
|
Обозначение ножей |
|
|
|
|
Номер пластины по |
|
2364-2351/003 |
26 |
9,4 |
7,19 |
7 |
26090 |
|
2364-2357/003 |
32 |
10,2 |
7,19 |
7 |
26250 |
| Конструкция и размеры клиньев | ||
 |
||
|
Обозначение клиньев |
|
|
|
2364-2351/002 |
24 |
6,4 |
|
2364-2357/002 |
30 |
6,8 |
