Развертки машинные насадные со вставными ножами из быстрорежущей стали для обработки деталей из легких сплавов ГОСТ 20392-74
| А | Б | В | Г | Д | Е | Ё | Ж | З | И | К | Л | М | Н | О | П | Р | С | Т | У | Ф | Х | Ц | Ч | Ш | Щ | Э | Ю | Я |
| Развертки машинные насадные со вставными ножами из быстрорежущей стали для обработки деталей из легких сплавов ГОСТ 20392-74 | |||||||||
 |
|||||||||

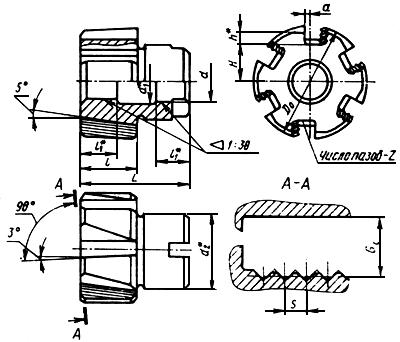

| Конструкция и основные размеры разверток | |||||||||
|
Развертки исполнения 1 |
Развертки исполнения 2 |
|
|
|
|
Число ножей |
Поз.1. |
Поз.2. |
Поз.3. |
|
Обозна- |
Обозна- |
Обозначение |
|||||||
|
2364-0201 |
2364-0202 |
40 |
12 |
54 |
40 |
6 |
2364-0201/001 |
2026-0255 |
2060-0205 |
|
2364-0203 |
2364-0204 |
42 |
2364-0203/001 |
||||||
|
2364-0251 |
2364-0252 |
44 |
2364-0251/001 |
||||||
|
2364-0205 |
2364-0206 |
45 |
2364-0205/001 |
||||||
|
2364-0253 |
2364-0254 |
46 |
19 |
60 |
45 |
2364-0253/001 |
2026-0256 |
2060-0206 |
|
|
2364-0207 |
2364-0208 |
47 |
2364-0207/001 |
||||||
|
2364-0209 |
2364-0212 |
48 |
2364-0209/001 |
||||||
|
2364-0213 |
2364-0214 |
50 |
2364-0213/001 |
||||||
|
2364-0215 |
2364-0216 |
52 |
8 |
2364-0215/001 |
2026-0257 |
2060-0207 |
|||
|
2364-0217 |
2364-0218 |
55 |
2364-0217/001 |
||||||
|
2364-0255 |
2364-0256 |
56 |
22 |
67 |
2364-0255/001 |
||||
|
2364-0219 |
2364-0222 |
58 |
2364-0219/001 |
||||||
|
2364-0223 |
2364-0224 |
60 |
2364-0223/001 |
||||||
|
2364-0225 |
2364-0226 |
62 |
2364-0225/001 |
||||||
|
2364-0227 |
2364-0228 |
63 |
2364-0227/001 |
||||||
|
2364-0229 |
2364-0232 |
67 |
50 |
2364-0229/001 |
2026-0258 |
2060-0208 |
|||
|
2364-0233 |
2364-0234 |
68 |
27 |
75 |
2364-0233/001 |
||||
|
2364-0235 |
2364-0236 |
70 |
2364-0235/001 |
||||||
|
2364-0257 |
2364-0258 |
71 |
2364-0257/001 |
||||||
|
2364-0237 |
2364-0238 |
72 |
2364-0237/001 |
||||||
|
2364-0239 |
2364-0242 |
75 |
2364-0239/001 |
||||||
|
2364-0243 |
2364-0244 |
78 |
32 |
84 |
2364-0243/001 |
||||
|
2364-0245 |
2364-0246 |
80 |
10 |
2364-0245/001 |
|||||
| Конструкция и основные размеры корпусов разверток | ||||||||||||
 |
||||||||||||
|
Обозначение корпусов |
|
|
|
|
|
|
|
Пазы для ножей |
Число пазов |
|||
|
|
|
|
|
|||||||||
|
2364-0201/001 |
38 |
16 |
17 |
24 |
50 |
34 |
12 |
3,1 |
10,5 |
5,5 |
8,55 |
6 |
|
2364-0203/001 |
40 |
11,5 |
||||||||||
|
2364-0251/001 |
42 |
12,5 |
||||||||||
|
2364-0205/001 |
43 |
13,0 |
||||||||||
|
2364-0253/001 |
44 |
19 |
20 |
30 |
56 |
38 |
14 |
13,5 |
||||
|
2364-0207/001 |
45 |
14,0 |
||||||||||
|
2364-0209/001 |
14,5 |
|||||||||||
|
2364-0213/001 |
46 |
15,5 |
||||||||||
|
2364-0215/001 |
48 |
32 |
16,0 |
8 |
||||||||
|
2364-0217/001 |
51 |
34 |
17,5 |
|||||||||
|
2364-0255/001 |
52 |
22 |
23 |
36 |
63 |
16 |
18,0 |
|||||
|
2364-0219/001 |
54 |
38 |
19,0 |
|||||||||
|
2364-0223/001 |
56 |
40 |
20,0 |
|||||||||
|
2364-0225/001 |
58 |
21,0 |
||||||||||
|
2364-0227/001 |
59 |
21,5 |
||||||||||
|
2364-0229/001 |
63 |
46 |
43 |
2,9 |
7,0 |
9,55 |
||||||
|
2364-0233/001 |
64 |
27 |
28 |
71 |
18 |
22,0 |
||||||
|
2364-0235/001 |
66 |
48 |
23,0 |
|||||||||
|
2364-0257/001 |
67 |
50 |
23,5 |
|||||||||
|
2364-0237/001 |
68 |
24,0 |
||||||||||
|
2364-0239/001 |
71 |
52 |
25,5 |
|||||||||
|
2364-0243/001 |
73 |
32 |
33 |
80 |
20 |
27,0 |
||||||
|
2364-0245/001 |
75 |
54 |
28,0 |
10 |
||||||||
