Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от 4″ до 6″ ГОСТ 18932-73
| А | Б | В | Г | Д | Е | Ё | Ж | З | И | К | Л | М | Н | О | П | Р | С | Т | У | Ф | Х | Ц | Ч | Ш | Щ | Э | Ю | Я |
| Кольца резьбовые с укороченным профилем для трубной цилиндрической резьбы диаметром от 4″ до 6″ ГОСТ 18932-73 | |||||||||||
 |
|||||||||||

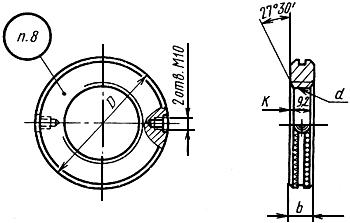

| Конструкция и основные размеры колец НЕ | |||||||||||
|
Обозна- чение |
Резьба |
|
|
|
Масса, кг |
Дет.1. Кольцо НЕ Кол.1 |
Дет.2. Ручка по ГОСТ 17767-72Кол.2 |
||||
|
Обозна- чение раз- мера резьбы |
Число шагов на |
Шаг |
Наруж- ный диа- метр, |
Обозначение деталей |
|||||||
|
8216-0125 |
4 |
113,030 |
170 |
312 |
1,738 |
||||||
|
8216-0126 |
|
125,730 |
182 |
324 |
16 |
1,841 |
Обозна- чение |
||||
|
8216-0127 |
5 |
11 |
2,309 |
138,430 |
195 |
337 |
2,013 |
дет.1 см. табл.2 |
8055-0061 |
||
|
8216-0128 |
|
151,130 |
215 |
357 |
3,028 |
||||||
|
8216-0129 |
6 |
163,830 |
235 |
377 |
20 |
3,633 |
|||||
| Конструкция и основные размеры колец НЕ | ||||||||
 |
||||||||
|
Обозначение |
Резьба |
|
|
|
Масса, кг |
|||
|
Обозна- чение размера резьбы |
Число шагов на |
Шаг |
Наруж- ный диаметр, |
|||||
|
8216-0125/001 |
4 |
113,030 |
170 |
1,598 |
||||
|
8216-0126/001 |
|
125,730 |
182 |
16 |
3,4 |
1,701 |
||
|
8216-0127/001 |
5 |
11 |
2,309 |
138,430 |
195 |
1,873 |
||
|
8216-0128/001 |
|
151,130 |
215 |
20 |
5,4 |
2,888 |
||
|
8216-0129/001 |
6 |
163,830 |
235 |
3,493 |
||||
