Калибры для замковой резьбы ГОСТ 8867-89

В нашей компании Вы можете заказать поставку либо изготовление, а также, при наличии на складе, приобрести Калибры для замковой резьбы ГОСТ 8867-89:

Калибры для замковой резьбы ГОСТ 8867-89

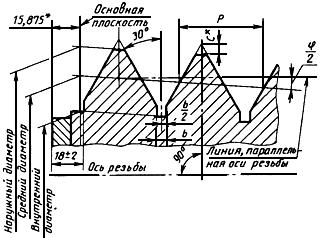

Профиль резьбы калибра-пробки

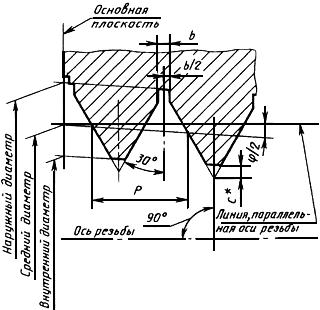

Профиль резьбы калибра-кольца

				Диаметр в основной плоскости
				Калибр-пробка			Калибр-кольцо
Обозна- чение зам- ковой резьбы	Конус- ность	Число шагов на длине 25,4 мм	Шаг	наруж- ный ±0,05	сред- ний	внут- ренний, не более	наруж- ный, не менее	сред- ний	внут- ренний ±0,05	+2,5	+2,5	, не более
З-65	1:6	4	6,35	62,196	59,817	54,3	65,3	59,817	57,438	76	60	0,85	1,554
З-66	1:4	5	5,08	62,452	60,080	56,4	63,8	60,080	57,708			0,50	1,002
З-73	1:6	4	6,35	70,147	67,767	63,2	72,4	67,767	65,387			0,85	1,554
З-76	1:4	5	5,08	71,977	69,605	65,9	73,3	69,605	67,234	89	73	0,50	1,002
З-86	1:6	4	6,35	83,228	80,848	76,2	85,5	80,848	78,468			0,85	1,554
З-88	1:4	5	5,08	84,664	82,293	78,6	86,0	82,293	79,920	95	79	0,50	1,002
З-94	1:6	4	6,35	92,067	89,687	84,2	95,2	89,687	87,308			0,85	1,554
З-101	1:4	5	5,08	97,215	94,844	91,2	98,5	94,844	92,471			0,50	1,002
З-102	1:6	4	6,35	99,103	96,723	92,1	101,3	96,723	94,343	102	86	0,85	1,554
З-108				105,808	103,429	98,8	108,0	103,429	101,049	114	98
З-117	1:4	5	5,08	113,239	110,868	107,2	114,6	110,868	108,495	108	92	0,50	1,002
З-118	1:6	4	6,35	114,571	112,192	106,7	117,7	112,192	109,812	114	98	0,85	1,554
З-121	1:4	5	5,08	117,485	115,113	111,4	118,8	115,113	112,740	102	86	0,50	1,002
З-122	1:6	4	6,35	119,878	117,500	112,9	122,1	117,500	115,120	114	98	0,85	1,554
З-133				130,439	128,059	123,4	132,7	128,059	125,680
З-140	1:4			135,972	132,944	128,3	137,5	132,944	129,915	120	104	0,65	1,222
З-147	1:6			145,049	142,011	137,4	146,6	142,011	138,973	127	111		1,225
З-149	1:4			145,018	142,646	137,2	148,1	142,646	140,275			0,85	1,550
З-152	1:6			149,286	146,248	141,6	150,9	146,248	143,210			0,65	1,225
З-161				159,019	155,981	151,4	160,6	155,981	152,943
З-163	1:4			159,293	156,921	151,5	162,4	156,921	154,549	140	124	0,85	1,550
З-171	1:6			168,635	165,598	161,0	170,2	165,598	162,560	127	111	0,65	1,225
З-177	1:4			173,577	170,549	165,1	176,0	170,549	167,521	133	117		1,222
З-185				181,518	179,146	173,7	184,6	179,146	176,774	152	136	0,85	1,550
З-189	1:6			186,527	183,488	178,0	188,975	183,488	180,449	127	111	0,65	1,225
З-201	1:4			197,759	194,731	189,2	200,2	194,731	191,703	136	120		1,222
З-203				198,993	196,621	191,2	202,1	196,621	194,250	165	149	0,85	1,550
